CHD806L 系列智能双门双向控制器采用工程塑胶外壳设计，主板采用 32 位高速内核 CPU，内置嵌入式操作系统，通讯链路采用 SM4 国密算法或 3DS 加密算法，四层 PCB 板设计，SMT 贴装，接口采用优质拔插式端子台，具有三级防雷保护。该产品具有外形美观高档、系统接线图一目了然、板面布局合理、配件齐全、使用方便、高质量、高可靠性等特点，广泛应用于智能楼宇、银行网点和园区、监所通道和监舍、IDC 数据机房和基站、智能小区、智能校园、企业等安全要求较高的场所。
-

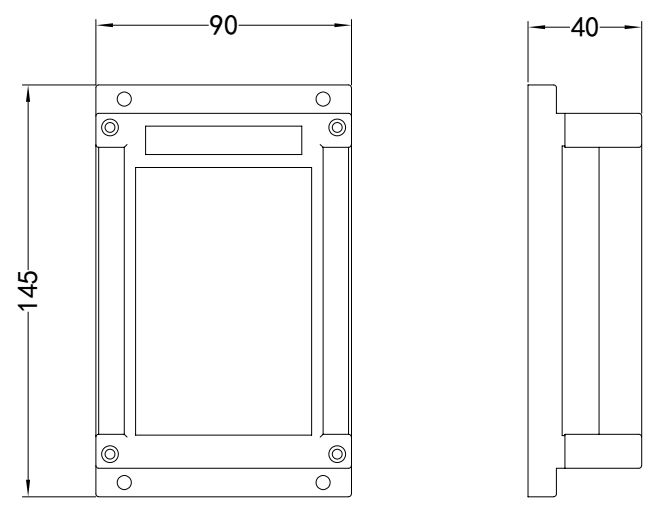

产品尺寸：145mm(L)×90mm(W)×40mm(H)(因测量工具精度不同尺寸略有偏差，以实物为准)；
产品净重：0.3Kg ±5%；
颜色：米白色；
额定工作电压：DC12V；
输入电压范围：DC10.8～13.2V；
工作电流：最大工作电流 ≤300mA【不含电锁和识别设备功耗】；
最小供应电流：3A／DC12V输入时；
授权用户：50000 个【离线用户卡数量为 50000 张。支持分类、分组】；
事件记录：65536 条【采用 FLASH 存储，不因掉电而丢失】；
通讯方式：标准以太网通讯【提供 1 个 10M/100M 自适应RJ45接口】；
通讯串口：1个透传RS485接口【预留接指纹机或指静脉】，一个 RS485 接口【预留接讯飞语音】；
读卡器接口：4 个维根输入接口，可外接 4 个维根读卡器，可分“进/出”，支持密码键盘读卡器；
输入接口：8 个监控探测设备输入【出门按钮X2、门磁X2、级联门磁、紧急联动、防拆、备份各一个】；
输出接口：2 个开门继电器，1 个联动互锁输出继电器；
驱动能力：继电器输出MAX :DC 30V/2A/25SEC AC250V/1A/25SEC；
工作状态：声光提示，上电源指示灯亮，刷卡开门等动作蜂鸣器声音提示，故障报告红灯闪烁及蜂鸣器提示。

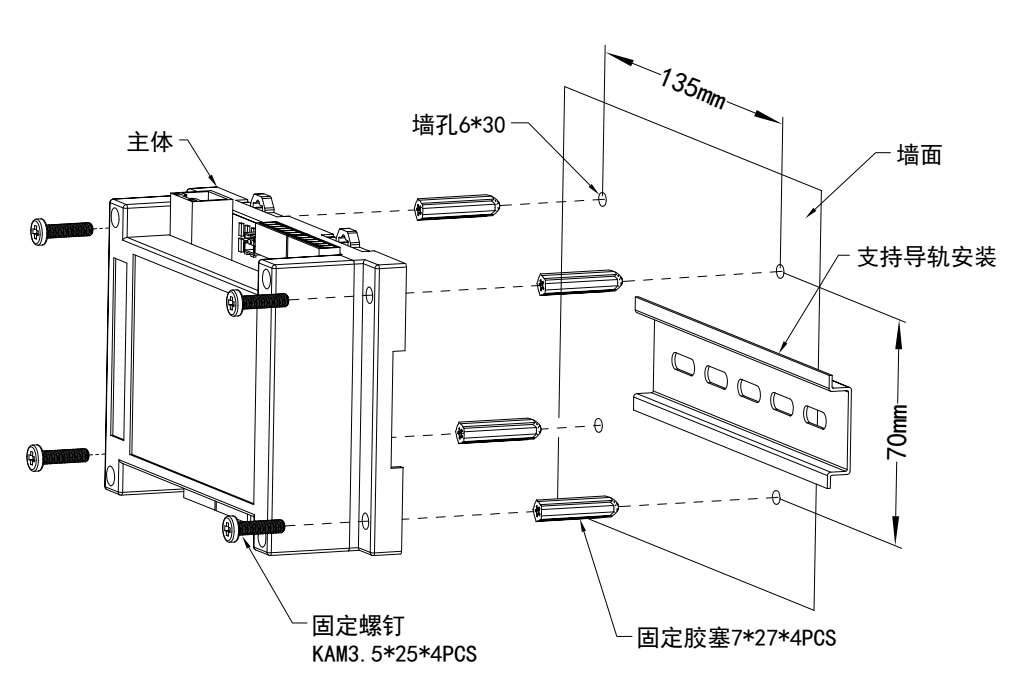

安装方式：支持上墙安装和导轨安装。本资料所列数据仅供参考,具体产品数据以出货附带产品说明为准,如有更改恕不另行通知
-
-
